D-BOX工法の概要

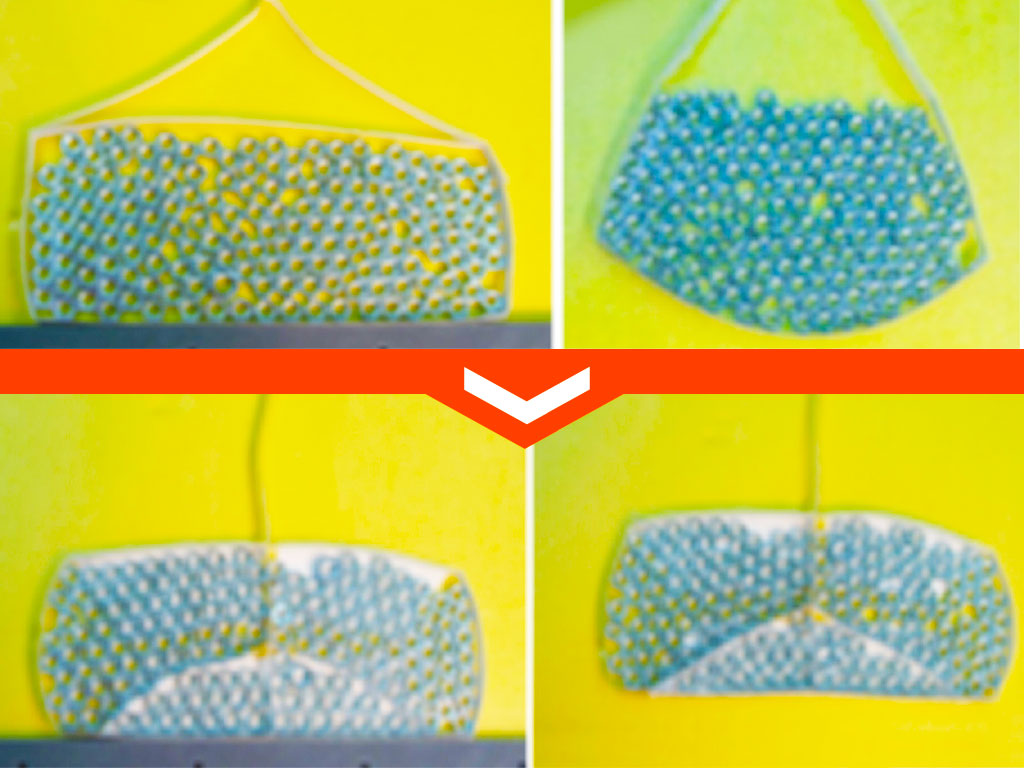

内部拘束の有無による各状態を再現したモデル試験の様子。内部拘束のない袋を吊り上げると、内部の粒状体材料の重みにより下層部に変形が生じている。一方、内部拘束具を配置した袋は、形状を維持したまま吊り上がっている。この際、内部の粒状体同士に強い摩擦力が生じており、摩擦力による締め付けによって強靭な地盤が形成される。

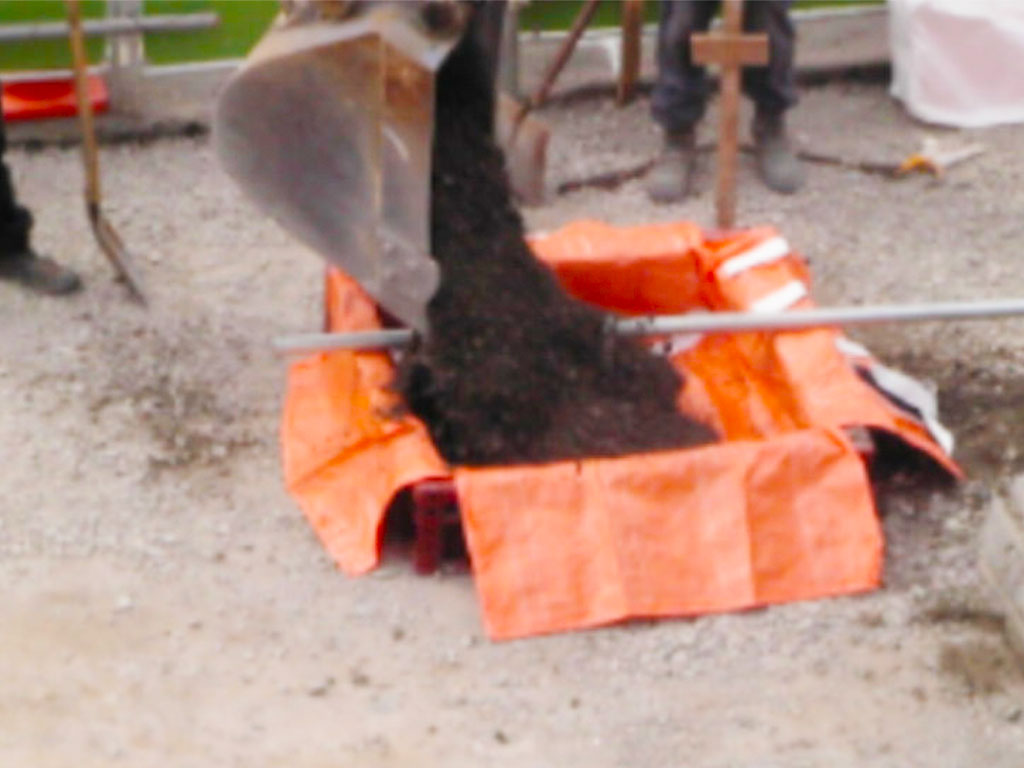

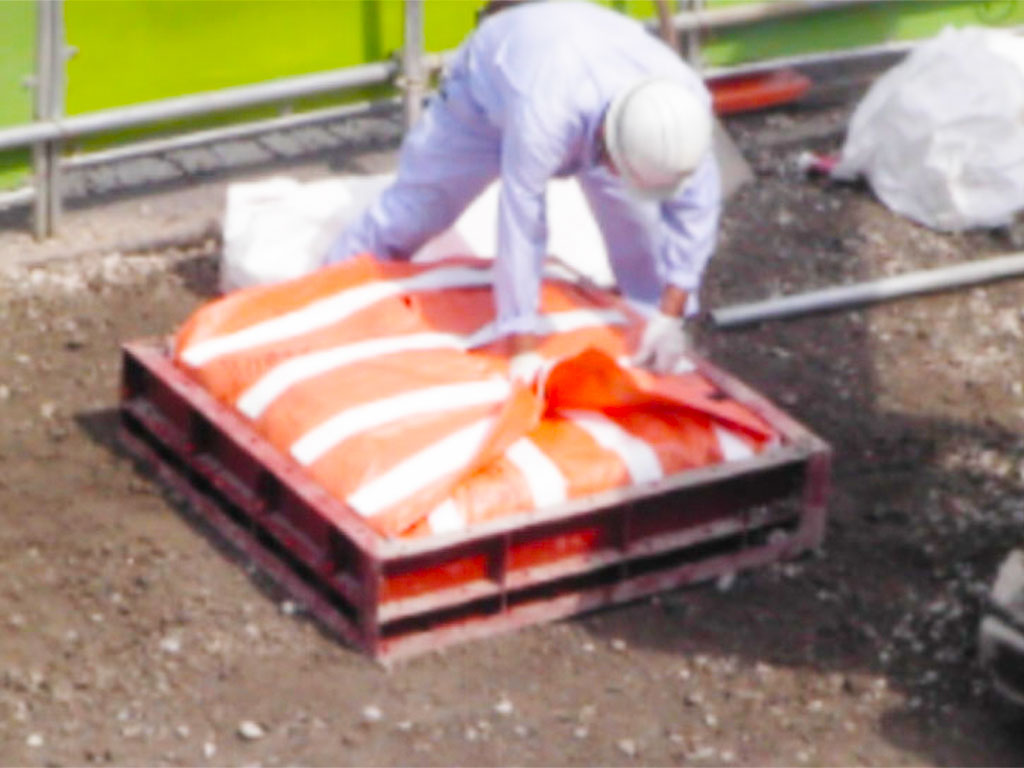

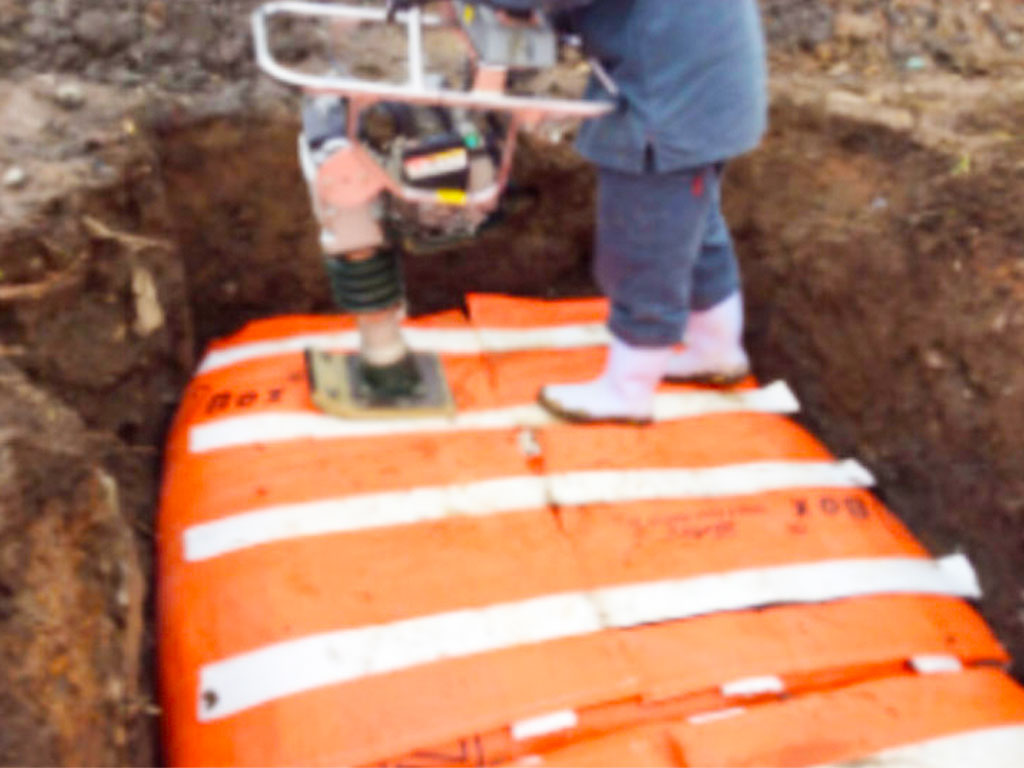

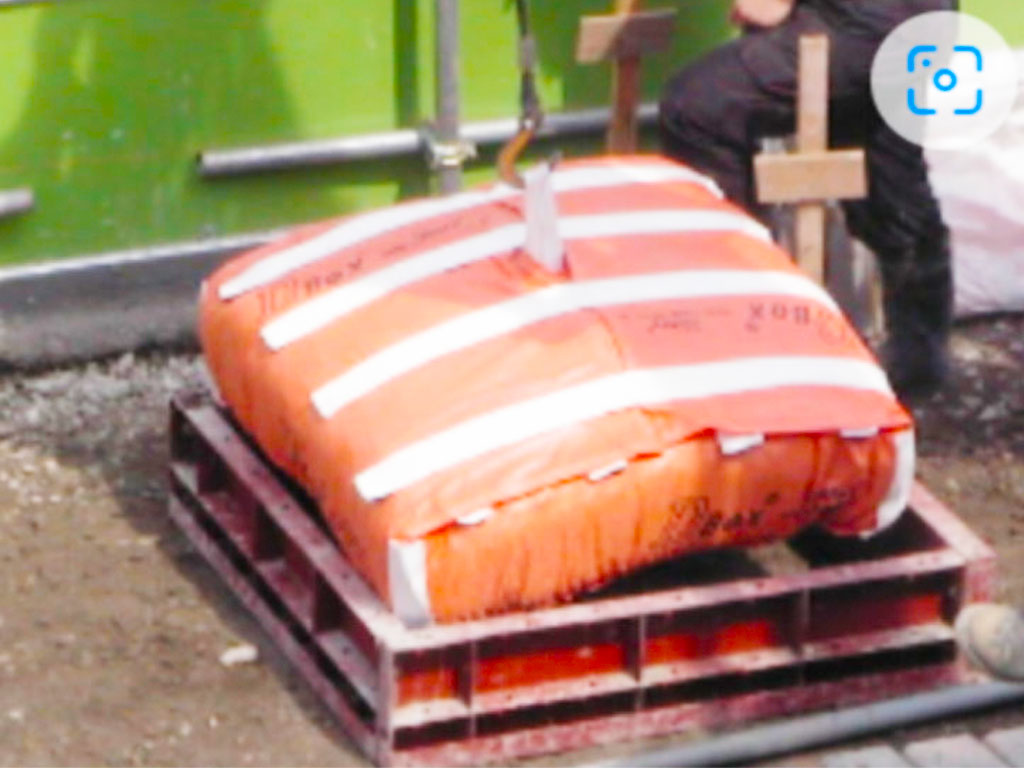

上記原理を利用してﾎﾟﾘﾌﾟﾛﾋﾟﾚﾝ性の袋の内部にC0~40～0、RC0~40～0砕石を投入し、ﾊﾞｯｸﾎｳでの吊り上げによって、D-BOX内に強力な摩擦力を生じる。この強靭化されたD-BOXを地中に敷き詰め、更に強靭な表層転圧によりBOX下部の地盤を強化する。
地盤補強のみならず、次の点でもＤ・ＢＯＸの利点は次のところにあります。①振動低減効果、②液状化対策、③凍上防止効果（九州では考慮の必要性はほぼなし）

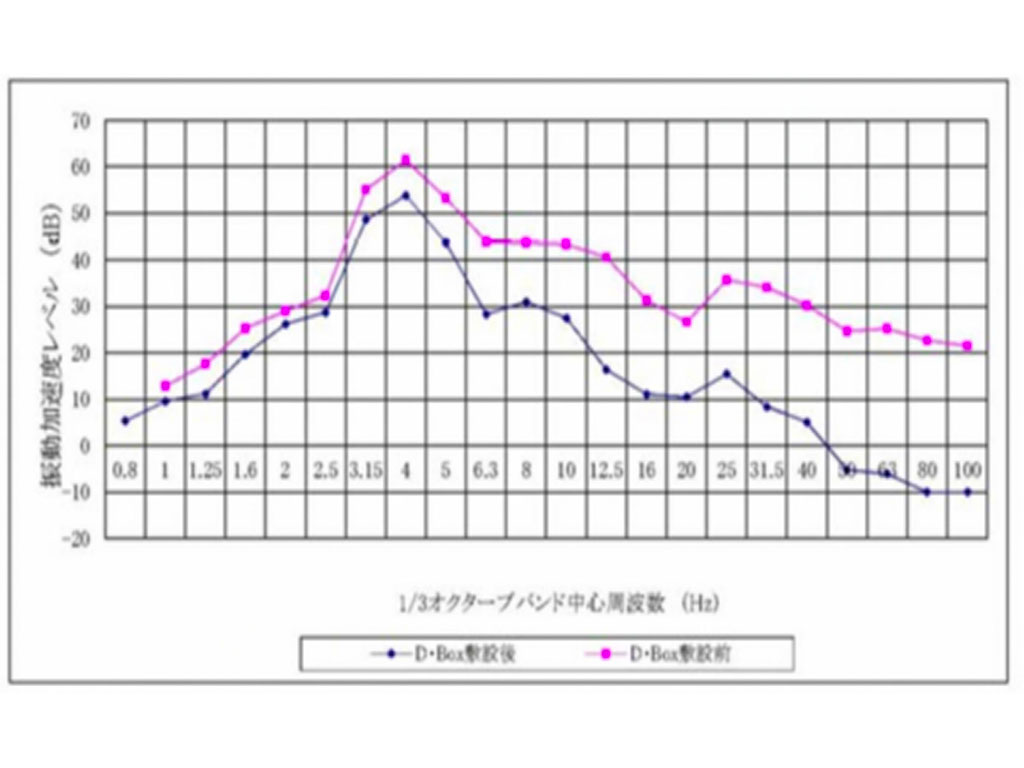

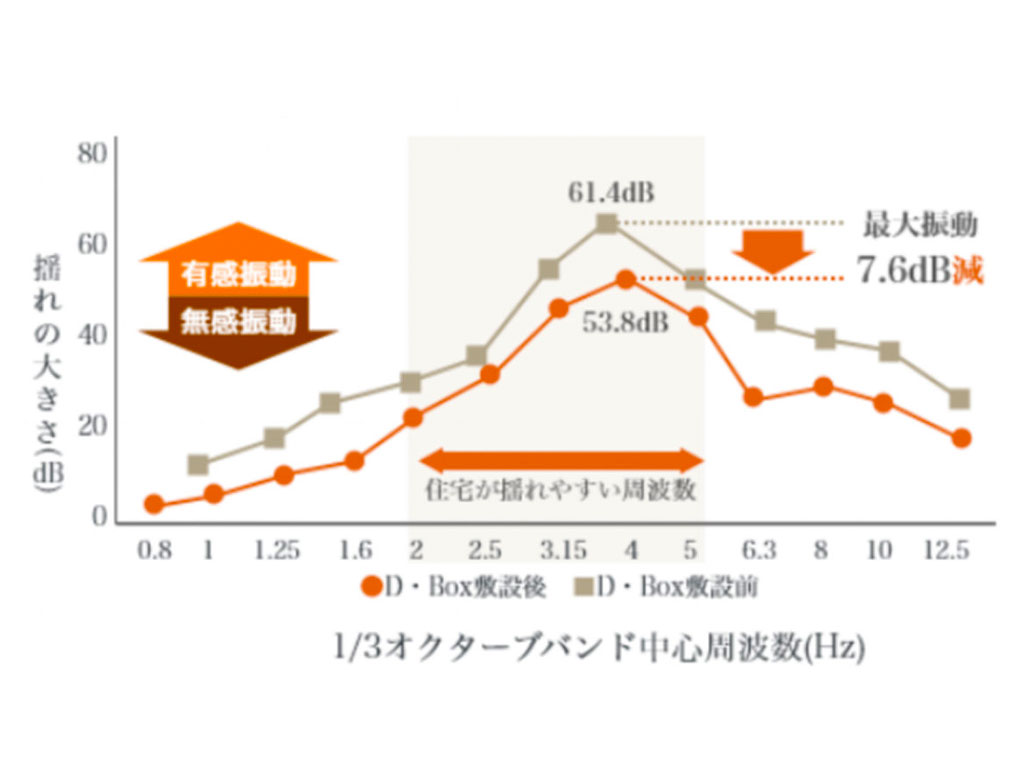

振動調査

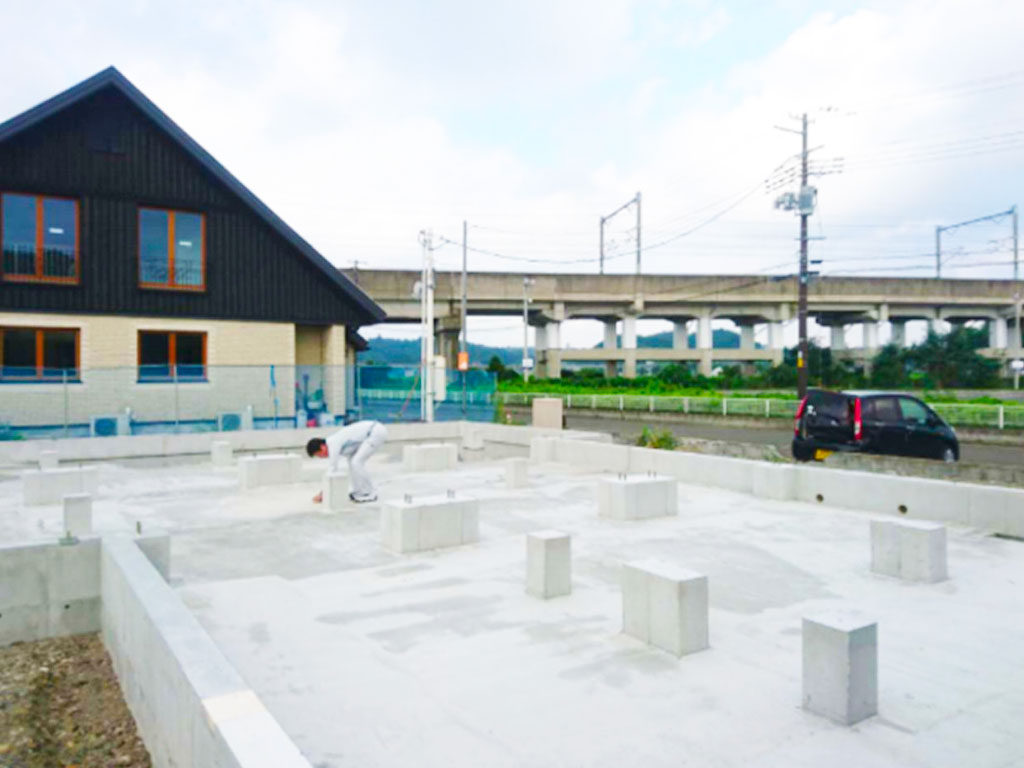

設置後に計測した振動は大幅に低減されていることが確認されました。地盤振動を５～１０ｄＢ程度低減道路の路盤にD・BOXを設置することで、交通振動を大きく低減することができます。また、建物の基礎下にD・BOXを設置することで交通振動だけでなく、地震動に対しても低減効果があります。

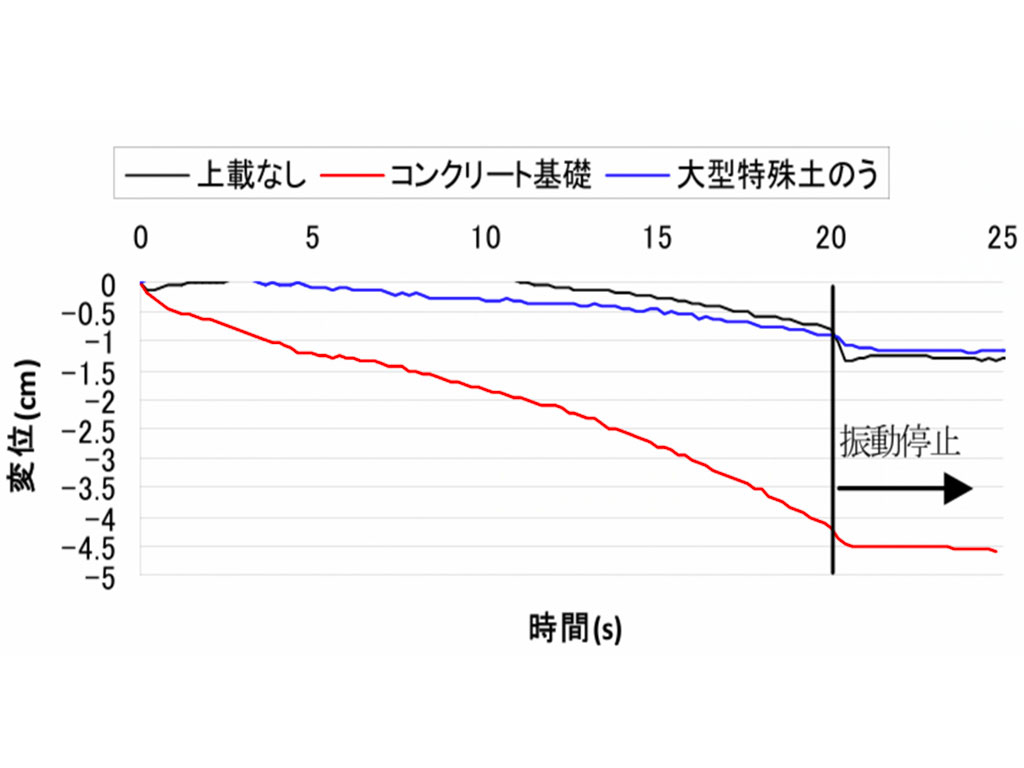

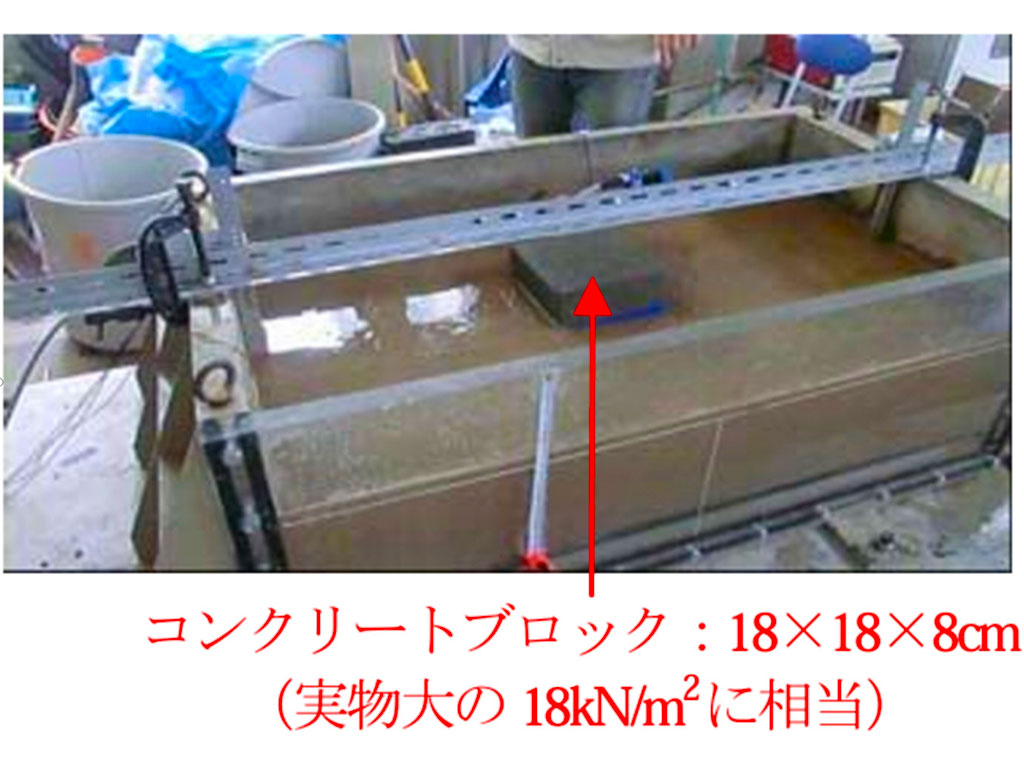

液状化状態での沈下測定
コンクリート基礎では沈下が見られたが、液状化状態でも沈下量は少なかった。

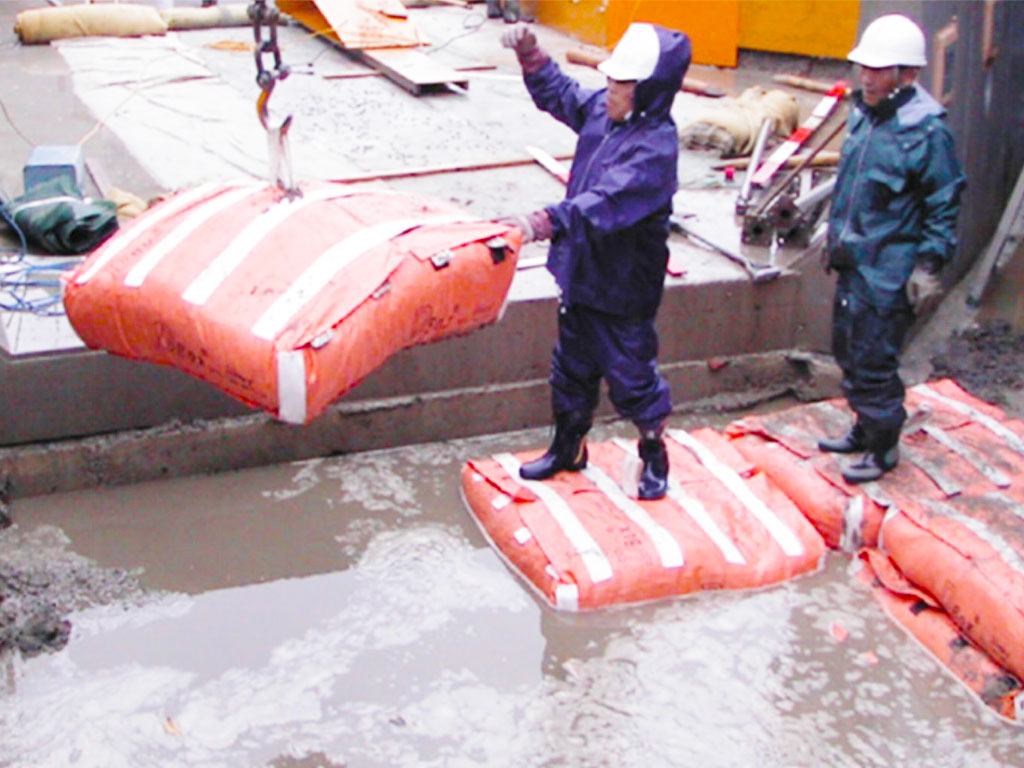

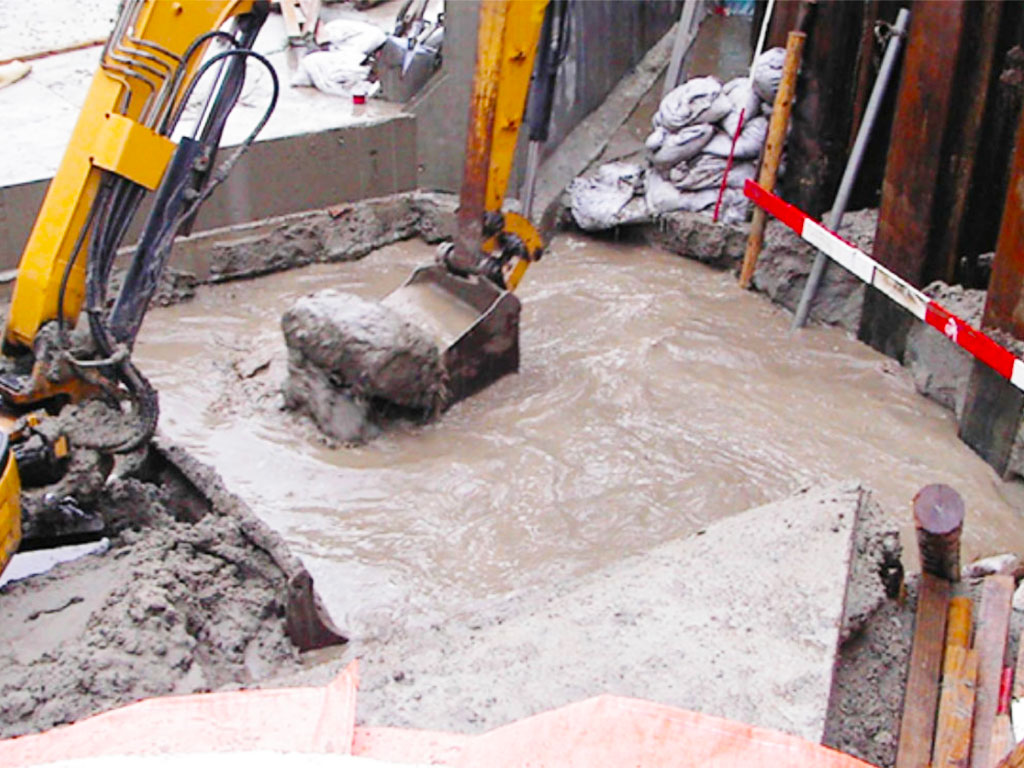

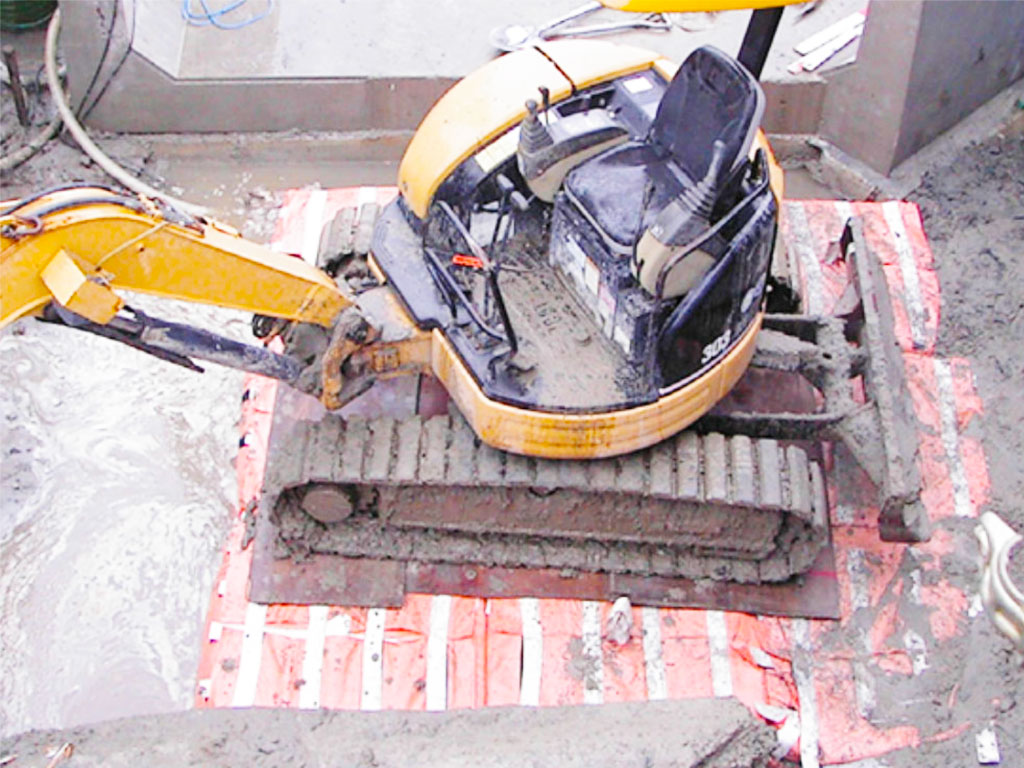

超軟弱地盤での施工例

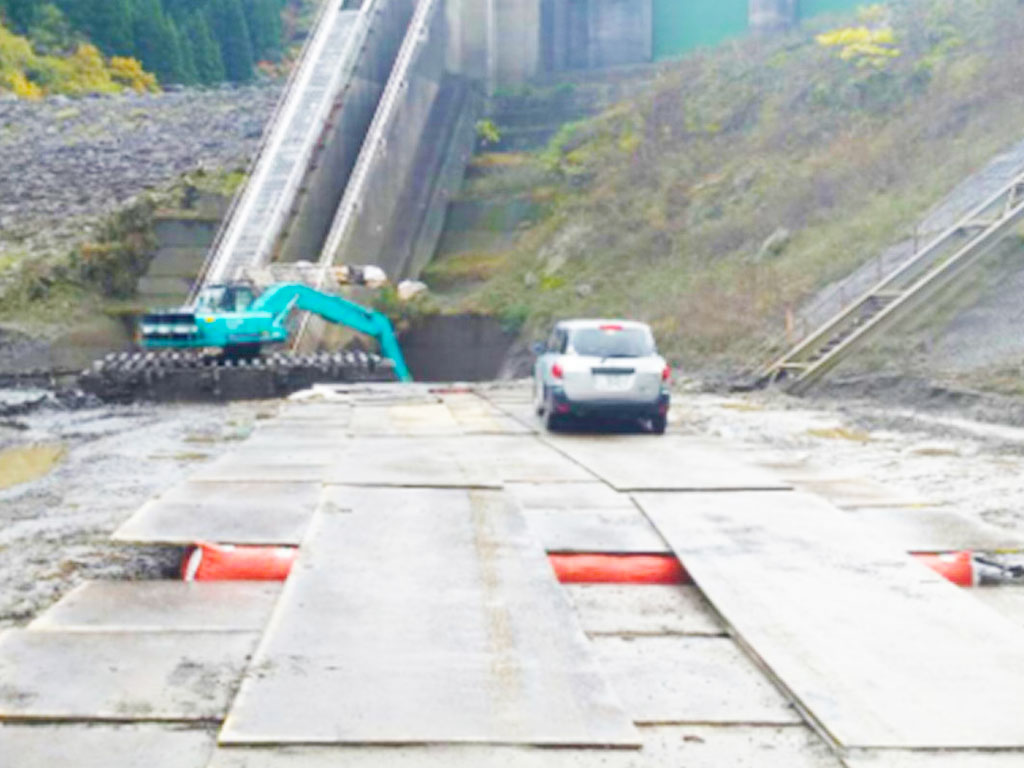

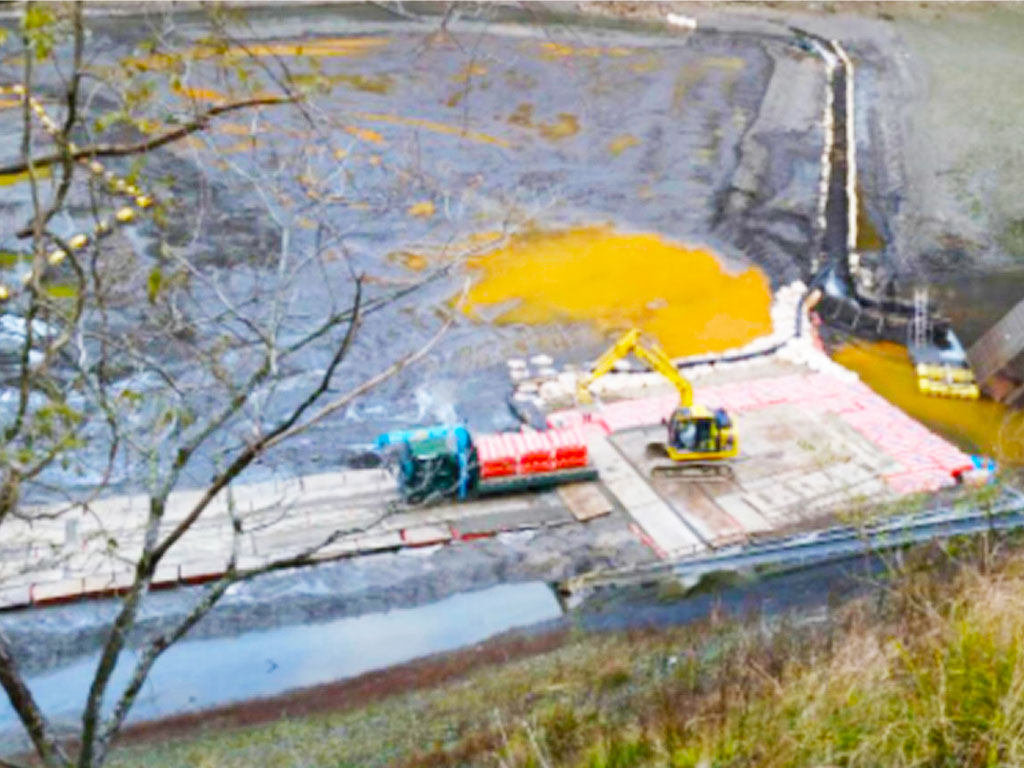

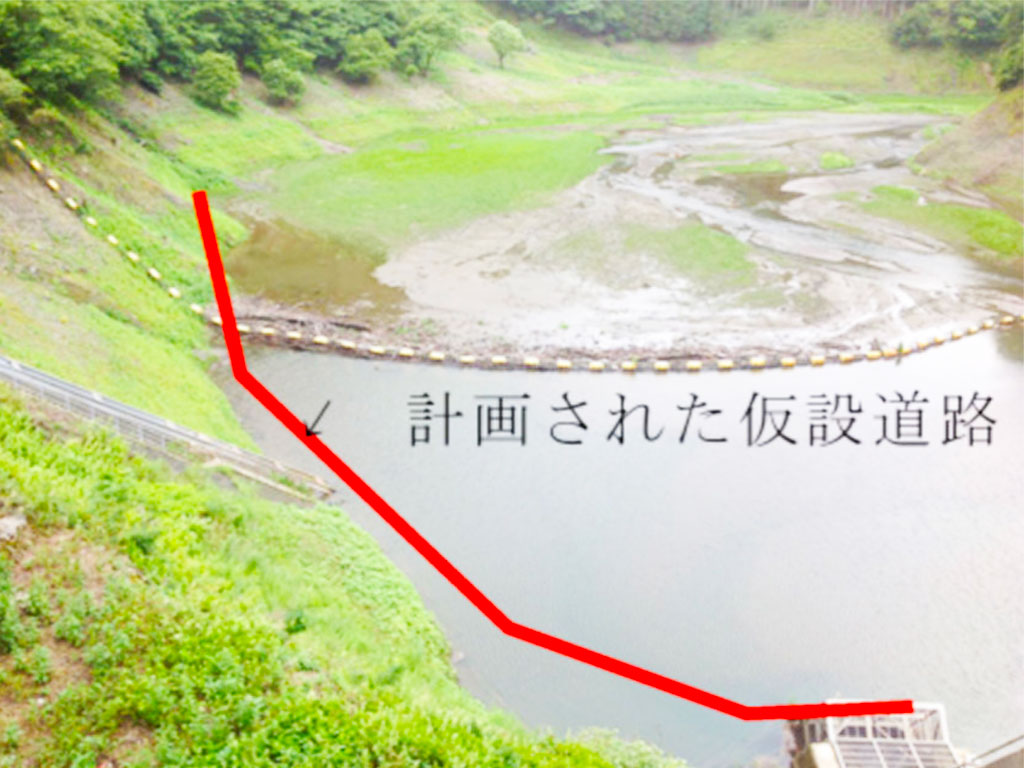

現場は、Ｓ県にあるダムの修繕工事で、老朽化した水門を改修する工事ですが、数十年の利用でダムの湖底に腐葉土が3ｍ以上堆積し、人も歩けない程の軟弱地盤でした。本工事は水門の対面より約200ｍの仮設道を設置した後、水門前に120ｔのラクタークレーンの作業ヤードを構築するといった内容です。

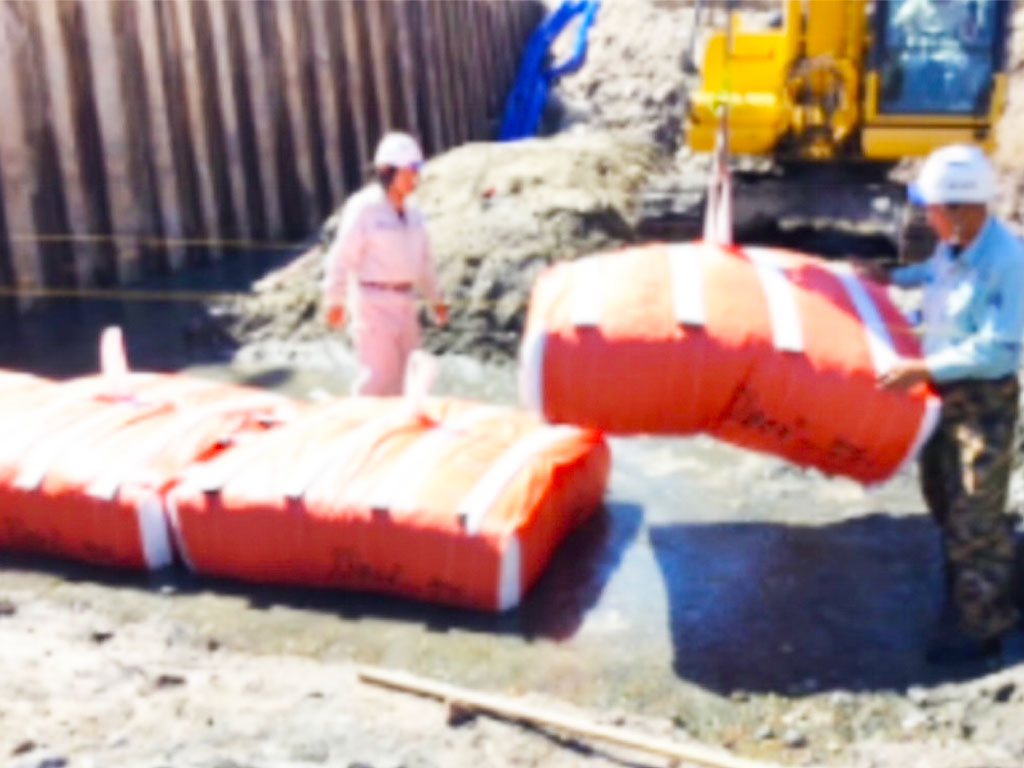

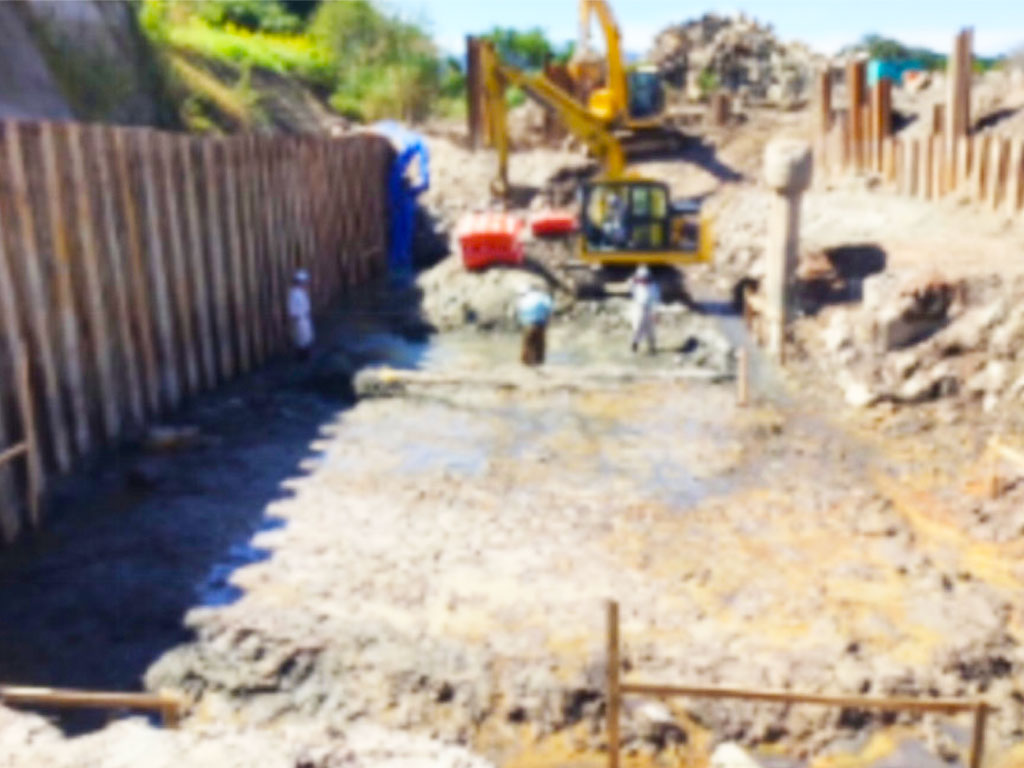

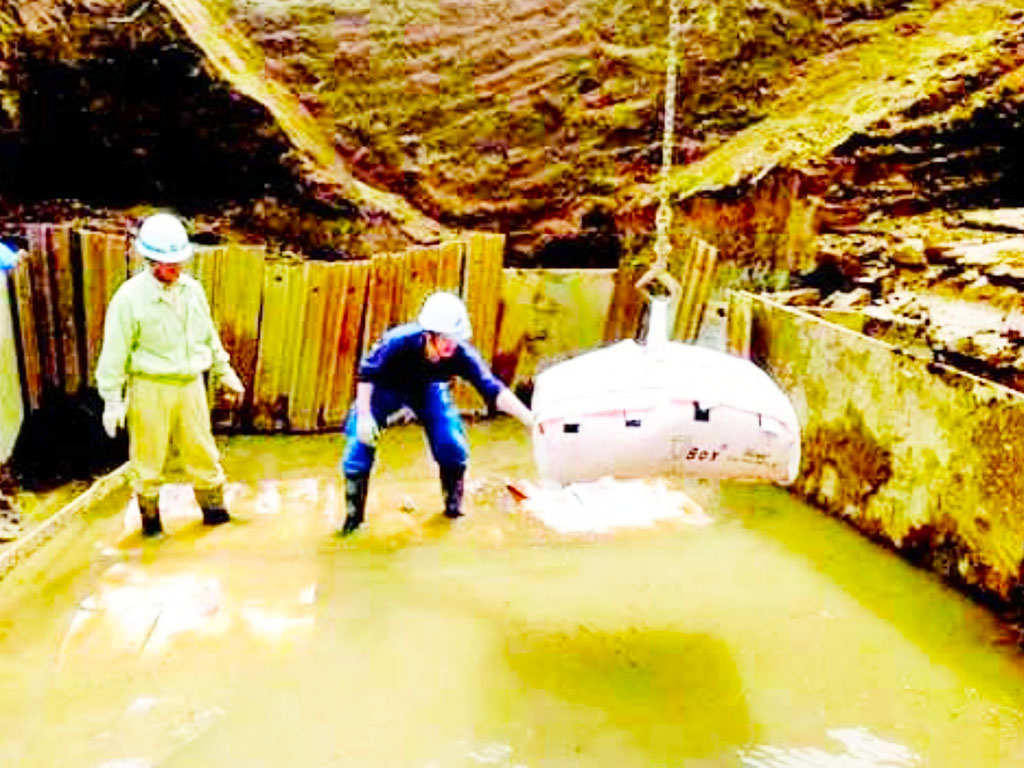

現場は、A県にある用水池の工事で、河川に 隣接した敷地に高さ７ｍのL型のコンクリ－ト擁壁を設置し、用水池を建設するという工事でした。擁壁の設置面が河川水位以下で敷設底面部の砂質地盤が液状化した現場でしたが、施工開始後、シートパイル側に平行に1列、3段を積層したところで、下から噴き出していたパイピングは収束しました。
製品強度・施工の
しやすさを実現
製品自体の強度が高く、施工場所を選ばない施工のしやすさがあります。
セメント系混合工法と比較して
最大９５％のCO2排出量を削減。セメントや鉄鋼は製造時に大きなCO2を排出します。一般的な住宅程度の地盤改良であっても、ガソリン4,300リットルが燃焼したときのＣＯ２排出量となります。
六価クロム等の有害物質を排出しない
農業地域でも利用できる優れた環境性
セメント系固化材を使用した地盤改良は、常に六価クロムに対し最新の注意を払い施工を行う必要があります。セメント系固化材を一切使用しないD・BOXを使用することで、これらの心配は無用です。
透水機能により
地下水の流れを妨げない
地盤と水は常に影響しあっている関係です。土砂崩れや堤防の崩壊など、災害の多くは水が関係しています。D・BOXは砂と同等の透水性脳を有するため、水の流れを阻害しません。この特徴を活かし少しでも災害が減るような提案をこれからも行っていきます。
素材はポリプロピレン（耐紫外線仕様）で
土中では半永久的に利用可能
D・BOXの素材はPP（ポリプロピレン)でできています。PPは耐薬品性に優れ強度の高い材料です。また、土中などの紫外線にさらされない条件においては、長期的に強度を確保することができます。（紫外線劣化防止対策も施しています。）
形状維持・強度増加を引き出す、
容器内部の独自構造
D・BOXはガイドゲージやトラスバンドと呼ばれる内部拘束具を備えています。この構造によりD・BOXに多くの機能をもたらしています。
容器自体がフィルター効果によって
様々な効果を発揮
D・BOXの生地は水だけを通し土の粒子をせき止めることができ、地盤補強や液状化などに大きな効果を生み出します。
小型重機でも施工可能
専用重機を必要とせず、また小型重機や場合によっては人力のみでも施工が可能なため、狭小地などの施工が困難な条件でも工事が行えます。
D-BOX
のメリット
地盤改良工事をご検討されてください。このようなメリットがあります。
★極めて軟弱地盤でも検討が可能 ★利益率が良い。 ★着地価格が安定 ★近隣トラブルが少ない。 ★工期安定 ★保証安定 ★施主説明協力 ★施工困難地域対応

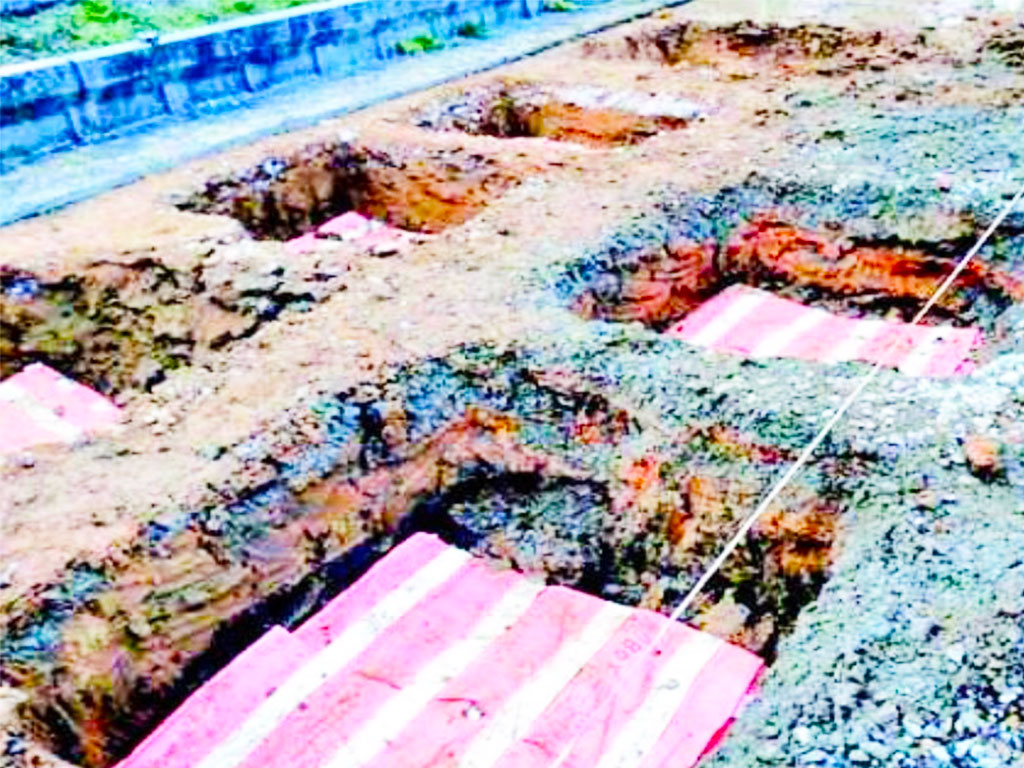

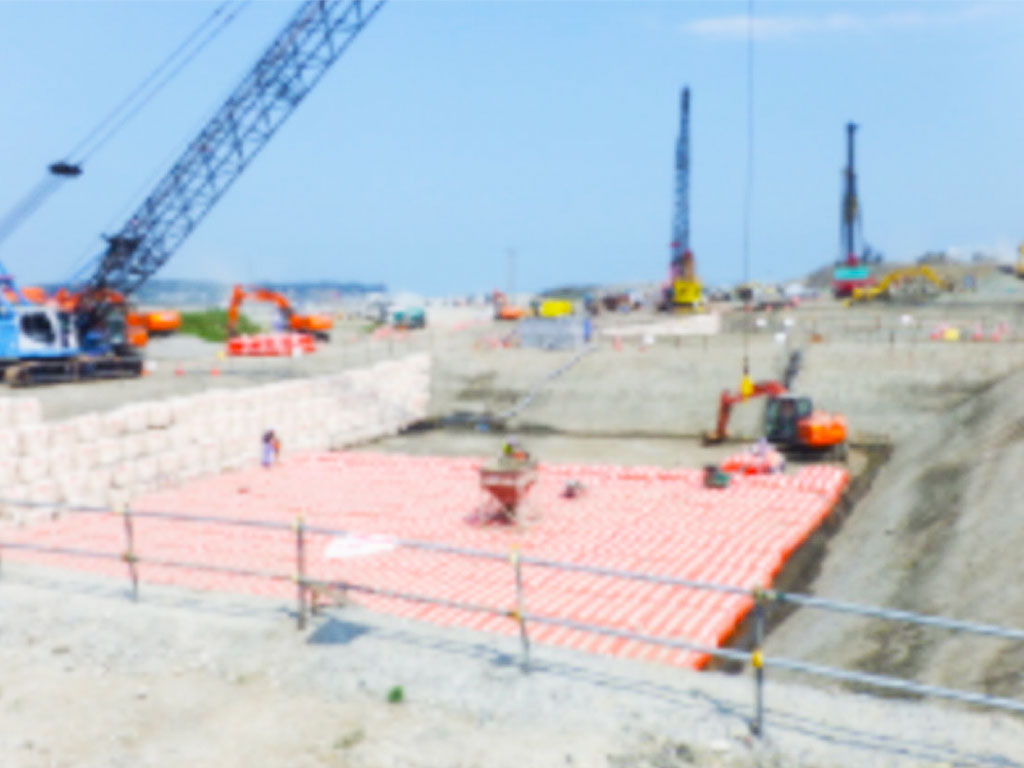

地盤補強
軟弱地盤のその多くは、土中に含まれた水によって支持力に悪影響を及ぼします。D・Box施工時の加圧作業とD・Boxのフィルター効果（透水性）により、その土中に含まれた水分を効率的に排出し、支持地盤を強化します。
液状化対策
液状化現象は、地震などの振動によって、土粒子間の水（間隙水）の圧力が上昇することで発生します。D・Box工法により 強化された地盤は、発生する間隙水圧を低減し、吸水性能との相乗効果により間隙水圧の上昇を抑制し、液状化による被害を減らします。
振動低減
D・Boxによって区画・拘束された中詰め砕石は、大きな摩擦抵抗力を発揮します。交通振動や地震動などの振動がD・Boxを通過する時、この摩擦力が振動エネルギーを消費することで建物に伝わる振動が低減します。
具体的なメリットと細部の概要
01
極めて軟弱な地盤でも検討が可能
- 超軟弱地盤、軟弱地盤でも施工可能です。（Ｎ値1.0以下でも施工の可能性があります。）
- 住宅では狭小地で他の工法が使えない場合等にもご活用できます。（重機がバックホウとダンプのみのため、道幅が狭くても通る場合が多く、選択肢として残りやすいという特徴があります。）
02
利益率
- 他工法と比較した利益率等を含め、相談・調整を承ります。コンパクト施工、工期 短縮を可能とし、人件費・重機費・現場経費の削減に繋がります。
- 地盤調査結果において支持層が約５mを超えるような現場においては、D・BOX工法にコストメリットが出る場合が多いので選択肢の幅が広がります。
- また、同一地域にある土地（２か所以上）への地盤改良におきましては、重機回送 費や人件費（移動費や効率化工事により縮減）、残土処理に関する費用等の縮減の調整も可能です。
03
着地価格が安定
- 基礎面積がベースとなり、重機、砕石、残土処理所要も限定されるので、概算価格が出しやすく、着地価格は安定しているため、支出に大きな狂いが生じにくいです。
04
近隣トラブルが少ない。
- 表層改良であり、杭を叩いたりすることがなく、敷設、砕石、残土処理の工法であるため、騒音や振動、セメント飛散等に関する近隣トラブルに悩まされることは少ないです。
05
環境汚染
- D-BOXはポリエチレンの袋に砕石を詰めただけであり、有害物質は排出されず、透水性があるため水流や地下水などを止めにくく、自然に優しい工事となります。高アルカリ、六価クロム、地下水影響などの問題はありません。大規模工事では、田んぼ・ため池等の施工に当たり、農業関係者、地権者、水利組合への説明が容易になります。
06
工期が安定
- Ｄ・ＢＯＸの作成～敷設までの工程間に工期を不安定にする要素がなく、敷設数で概ね工期が見積れます。（但し、雨天の影響、工事の重複等で工期の調整が必要となる場合はあります。）
07
撤去・原状回復
- 従来（砕石・石灰系）の場合、撤去時に土と砕石が混ざり、分離が困難で農地復旧が難しく、残留砕石、不陸、水はけ悪化などが起こる場合があります。D-BOXは袋体なので、ユニットごと回収可能で、撤去も早く、農地を元に戻しやすいという原状回復性の向上が期待できます。
08
保証が充実
- 沈下事故があった場合、引渡しから２０年間５０００万円まで保証
- 保証期間の延長や液状化の保証も可能
09
施主説明への協力
- メトリー技術研究所株式会社やＭＤ九州が作成しているパンフレットや施主説明専用資料を必要であればご提供できます。データ提供もできますし、御施主様への説明にも対応いたしますまた、各種お問い合わせにも迅速に対応しているので安心できます。
10
施工困難地域/埋蔵文化財地域等
- 表層改良工法なので、掘削深度が浅く、埋蔵文化財地域等の地盤改良においても採用されており、他社様から多数の受注を受けておりますため、選択肢の幅が広がります。
